Shuttle PC Edge SPCEL02 Intel Celeron J6412

Kód: SPCEL02
9 585 Kč 7 793 Kč bez DPH Měrná cena:
Skladem - centrální sklad

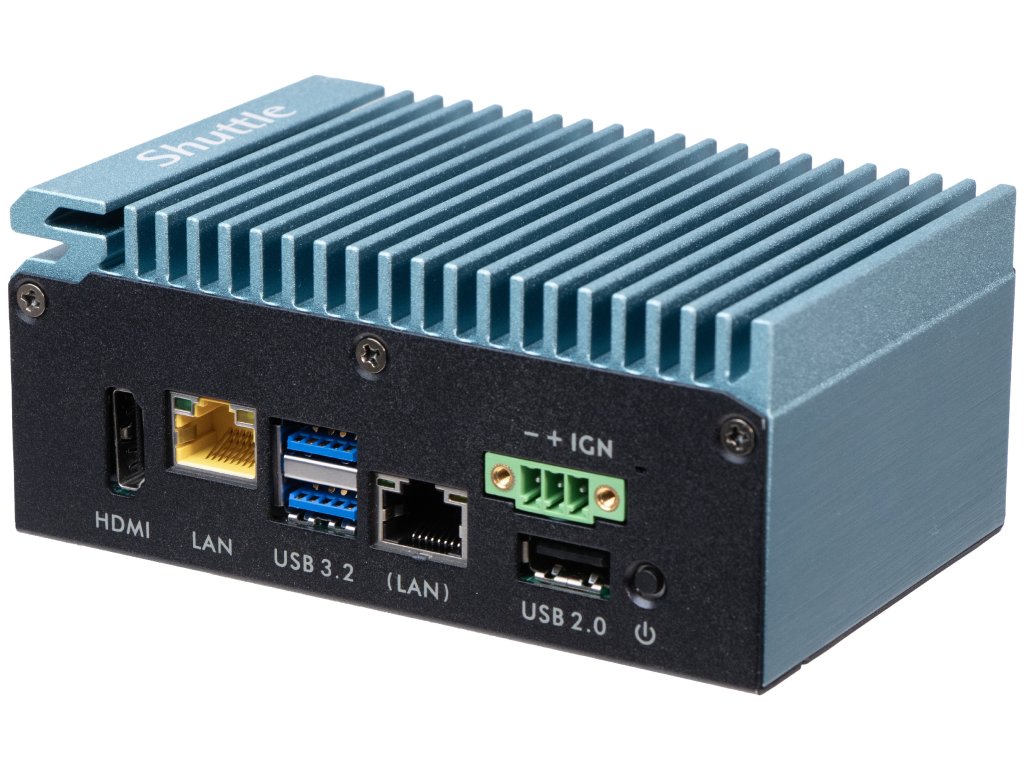

Shuttle Edge PC SPCEL02 je bezvětrákový IPC barebone počítač v robustní kovové skříni s objemem pouze 450 ml, určený k montáži na DIN lištu nebo pomocí VESA držáku. Je flexibilní při použití a navržený pro bezúdržbový nepřetržitý provoz 24/7 při okolní teplotě do 40 °C.

Uvnitř se nachází procesor Intel Celeron „Elkhart Lake“ a sloty pro paměťový modul RAM, M.2 SSD disk a WLAN kartu. Navzdory malým rozměrům nabízí skříň mimořádně širokou škálu možností připojení včetně dvou LAN portů, COM portu a digitálních I/O.

Tento produkt je určen pro profesionální použití, například pro edge computing (IoT gateway), automatizaci, digitální informační panely (digital signage), řídicí systémy, sběr a záznam dat a kamerové monitorovací systémy.

Detailní informace

Dealerská síť
Dealerská síť
Přidejte se k naší dealerské síti a získejte výhody
Oficiální distributor pro Česko, Slovensko a Polsko
Oficiální distributor
Česko, Slovensko, Polsko
poradenství - prodej - servis
Plná podpora
poradenství - prodej - servis
Projekty
Projekty na míru
Pomůžeme vám s výběrem modelu a konfigurace pro váš projekt.

Detailní popis produktu

  • Bez ventilátora a úplne tichý
    Úplně bezventilátorová konstrukce, prakticky bezhlučný provoz
    Velký hliníkový chladič
    Pasivní chlazení pomocí konvekčního odvodu tepla
    Ideální řešení pro prostředí citlivá na hluk
    Bezventilátorová konstrukce znamená méně prachu uvnitř skříně a prakticky žádnou potřebu údržby
  • 24/7 nepřetržitý provoz
    Zařízení je schváleno pro nepřetržitý provoz 24/7
  • Konstrukce / šasi
    Odolné šasi vyrobené z hliníku
    Barva: tyrkysová (modro-zelená)
    Rozměry: 120 × 75 × 51 mm (Š × H × V), objem 460 ml
    Výška: přibližně 53 mm včetně gumových nožiček
    Hmotnost: 720/970 g netto (bez/s příslušenstvím), 1,2 kg brutto
  • Možnosti umístění
    1. Montáž na DIN lištu, např. uvnitř rozvaděčů

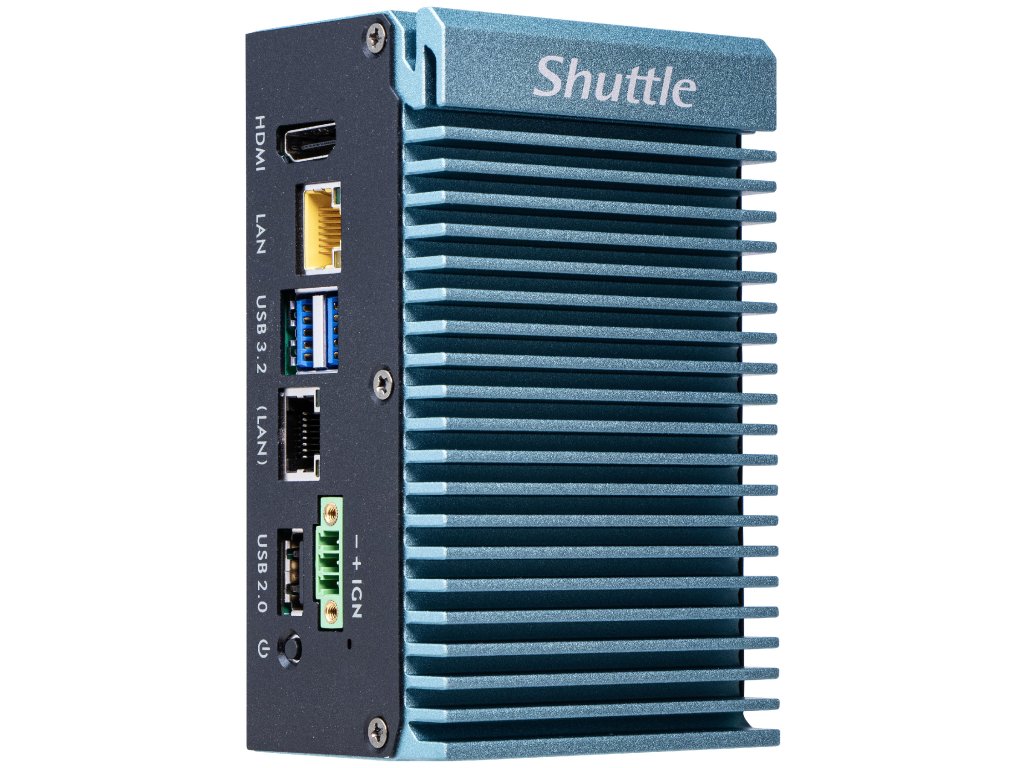

    2. Vertikální umístění, např. pomocí VESA držáku za vhodným monitorem (podpora standardu VESA 50 × 50 a 100 × 100 mm)
    3. Umístění na gumových nožičkách jako stolní počítač
  • Operační systém
    Systém je dodáván bez operačního systému.
    Kompatibilní s:
    - Windows 10/11 (64-bit)
    - Linux (64-bit)
    Ovladače pro Windows 10/11: https://go.shuttle.eu/SPCEL0203
  • Procesor
    Intel® Celeron® J6412, čtyřjádrový procesor
    Taktovací frekvence CPU: 2,0 GHz, maximální Turbo frekvence: 2,6 GHz
    Kódové označení: „Elkhart Lake“
    Výrobní proces 10 nm, pouzdro FCBGA1493 (procesor je pájen)
    Počet jader / vláken: 4 / 4
    L2 Cache: 1,5 MB
    Thermal Design Power (TDP): 10 W
    System-on-Chip (SoC) procesor s integrovanou grafickou jednotkou, bez potřeby dodatečného čipsetu
  • Chlazení procesoru
    Bezventilátorový chladicí systém s pasivním chladičem, prakticky bezhlučný provoz
  • Integrovaná grafika
    Grafický procesor (GPU) je integrovan v procesoru.
    Intel® UHD Graphics (Intel Gen 10), frekvence grafiky: 400–800 MHz
    Execution Units (EU): 16, Shader: 128
    Maximální sdílená paměť (grafická paměť): 8 GB
    Podpora DirectX 12, Intel Quick Sync Video a sdílené paměti
    Hardwarová podpora kodeků: H.265 (8-/10-bit), H.264, VP8, VP9, AVC; pouze dekódování: AV1, VC-1
  • UEFI firmware
    16 MB Flash ROM s AMI UEFI BIOS firmeware
    Založeno na standardu Unified Extensible Firmware Interface (UEFI)
    Podpora Wake-on-LAN (WOL) ze stavů S3, S4 a S5 podle ACPI
    Podpora bootování z externích flash paměťových karet (USB nebo SD karta)
    Hardwarové TPM v2.0: Infineon SLB9670VQ2
  • Podpora operační paměti
    1× SO-DIMM slot s 260 piny
    Podpora DDR4-3200 (PC4-25600) SDRAM při 1,2 V
    Podpora jednoho RAM modulu s maximální kapacitou 32 GB
    Podpora jednoho unbuffered DIMM modulu (bez ECC)
  • Rozšiřující slot M.2 pro SSD
    Slot M.2-2242/2280 se SATA rozhraním
    - Podpora SSD karet ve formátu M.2-2242 (délka 42 mm)
    - SSD karty ve formátu M.2-2280 (délka 80 mm) jsou podporovány pouze v případě, že není nainstalována WLAN karta
    - Podpora pouze SSD karet se SATA rozhraním (ne PCIe/NVMe)
  • Rozšiřující slot M.2 pro WLAN karty
    Slot M.2-2230-E s rozhraními PCI-Express x2 a USB 2.0
    Podpora M.2 karet se šířkou 22 mm a délkou 30 mm (typ 2230)
    Podpora WLAN rozšiřujících karet (volitelné příslušenství Shuttle: WLN-M3)
    Poznámka: Pokud je nainstalován M.2 WLAN modul, SSD karta M.2 je omezena na formát M.2-2242 s délkou 42 mm
    Poznámka: Slot podporuje také AI akcelerátor pro aplikace umělé inteligence [3]
  • Dual 2.5G LAN
    Dvojité síťové připojení se dvěma RJ45 porty, každý se dvěma stavovými LED indikátory
    Použité síťové čipy: 2× Intel i226-V Ethernet Controller (PCIe)
    Podpora rychlostí 100 / 1 000 / 2 500 Mbit/s
    Podpora Wake-on-LAN (WOL)
    Podpora síťového bootování prostřednictvím Preboot eXecution Environment (PXE)

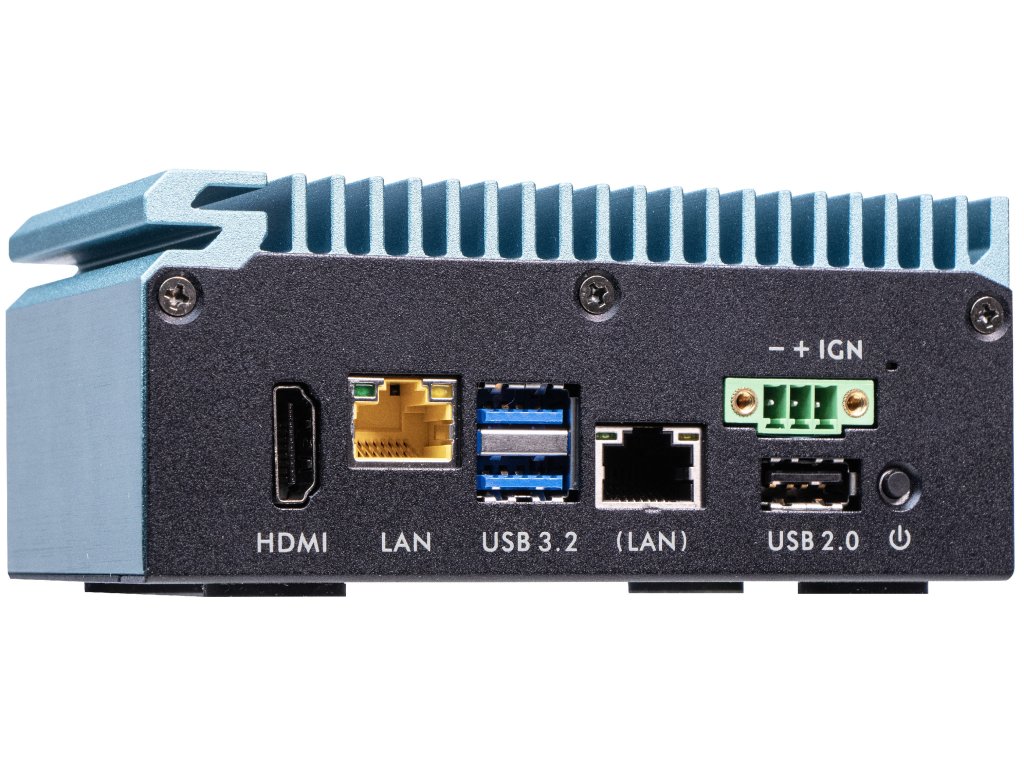

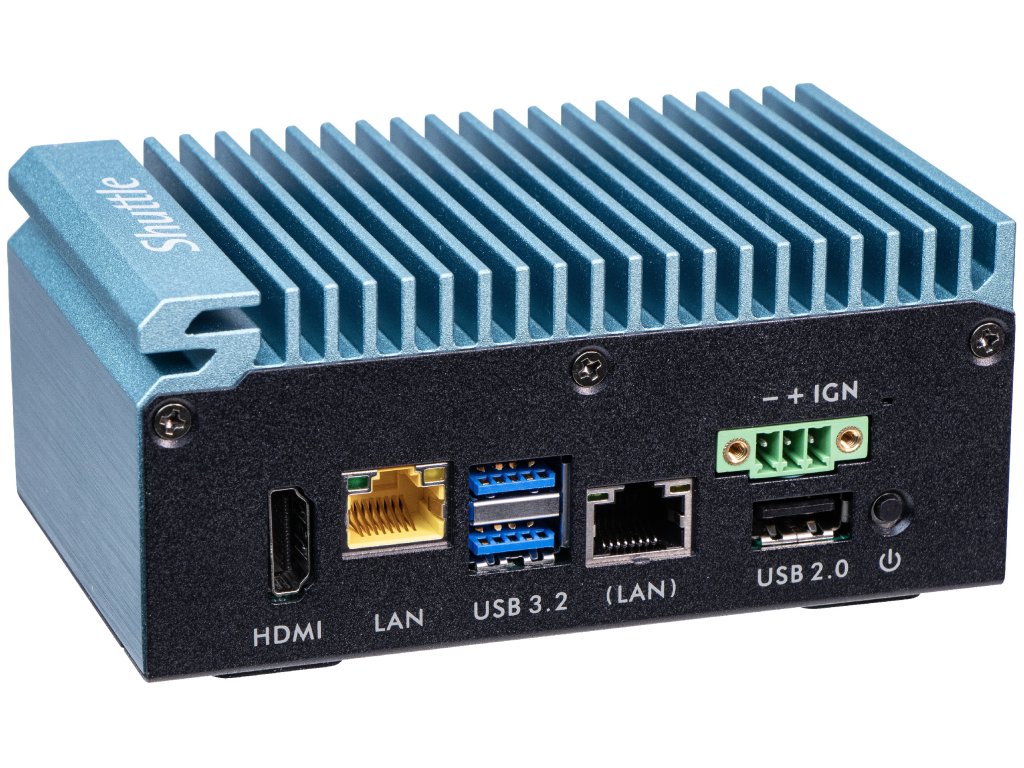

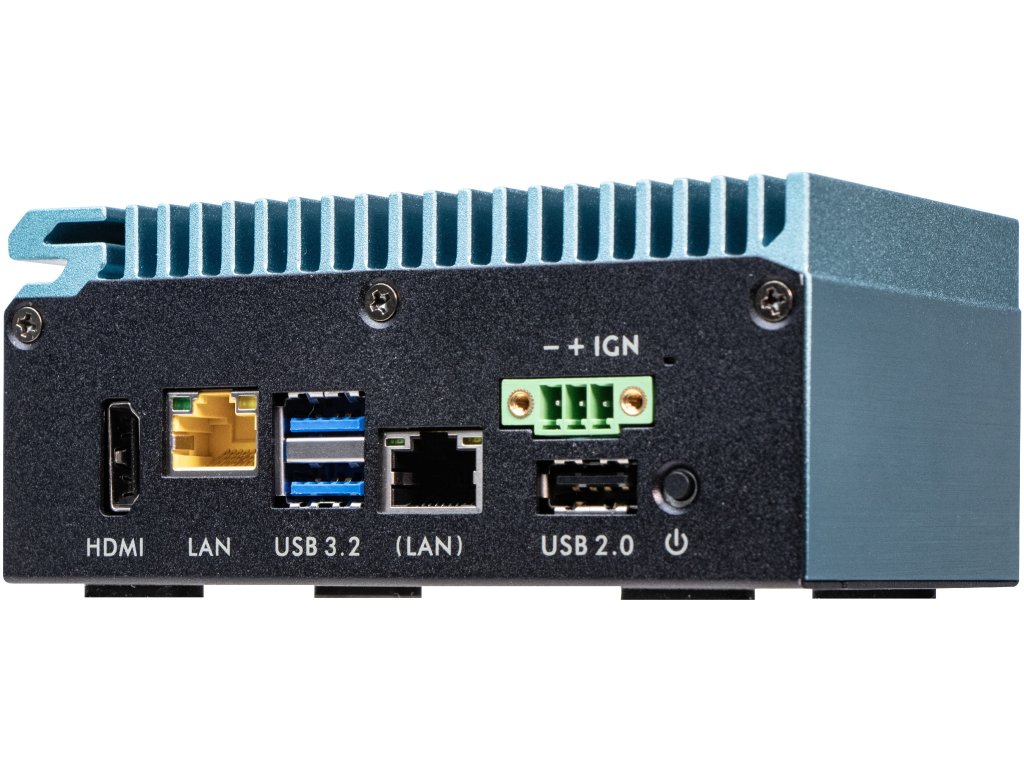

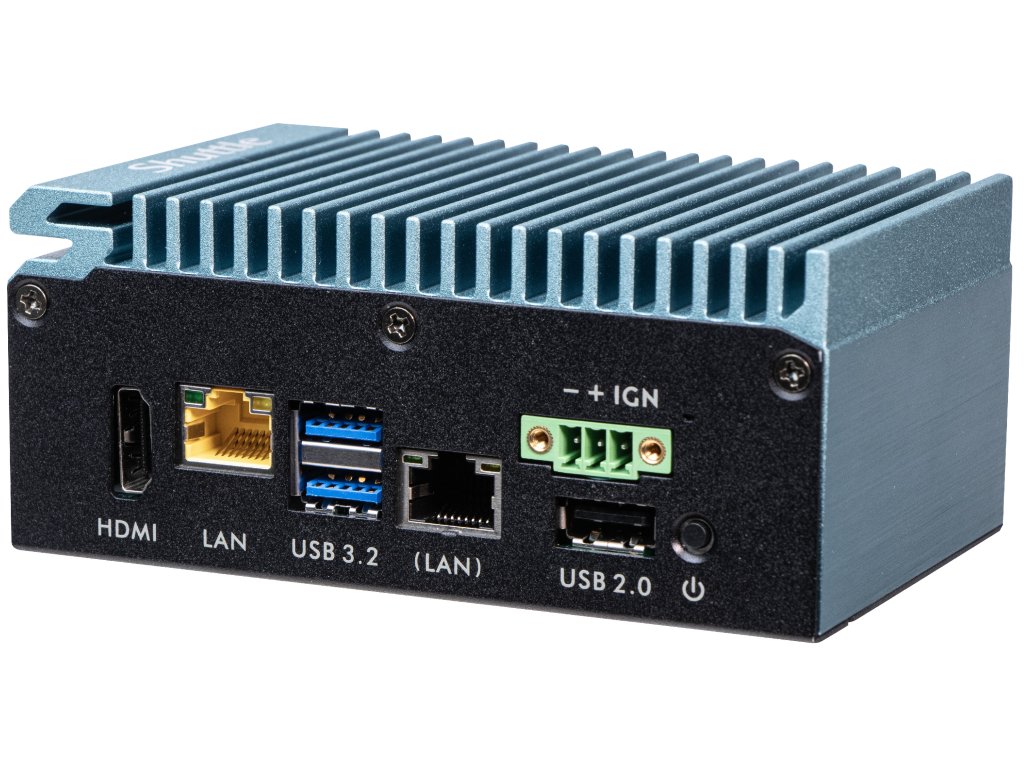

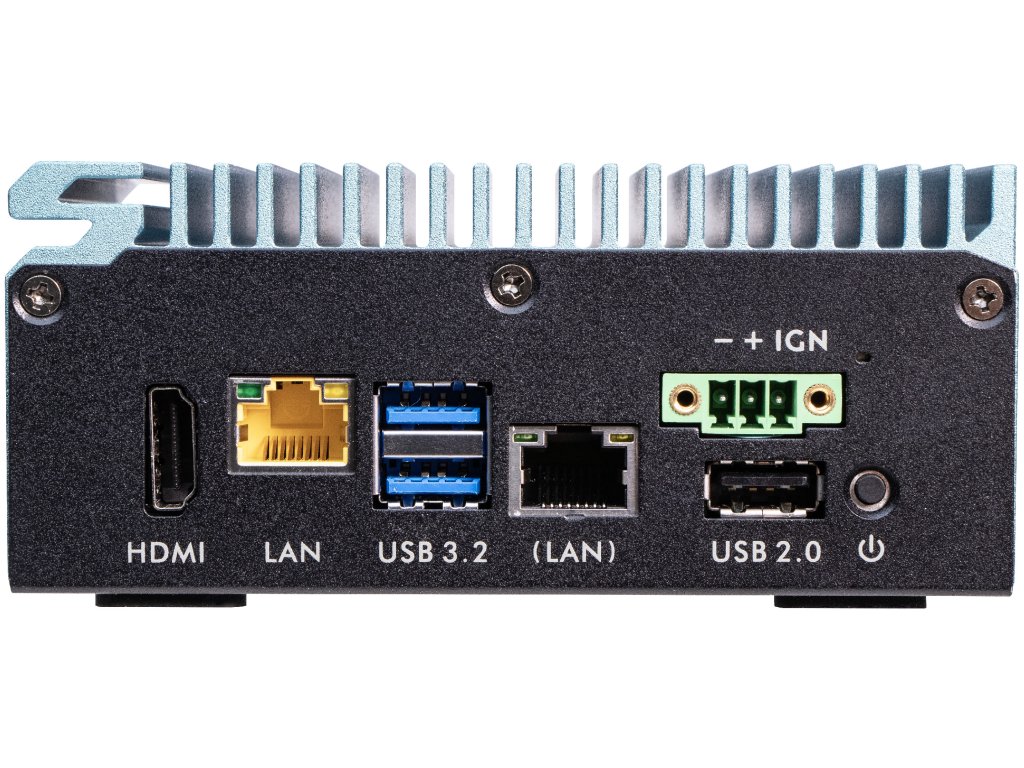

  • Konektory předního panelu
    - Tlačítko napájení
    - LED indikace napájení
    - HDMI 2.0b digitální obrazový a zvukový výstup
    - 2× USB 3.2 Gen 2 Type-A (max. 10 Gbps)
    - USB 2.0 Type-A
    - 2× 2.5G síťový port (LAN, RJ45)
    - DC vstup s podporou 12–24 V (3-pin Euroblock) [2]

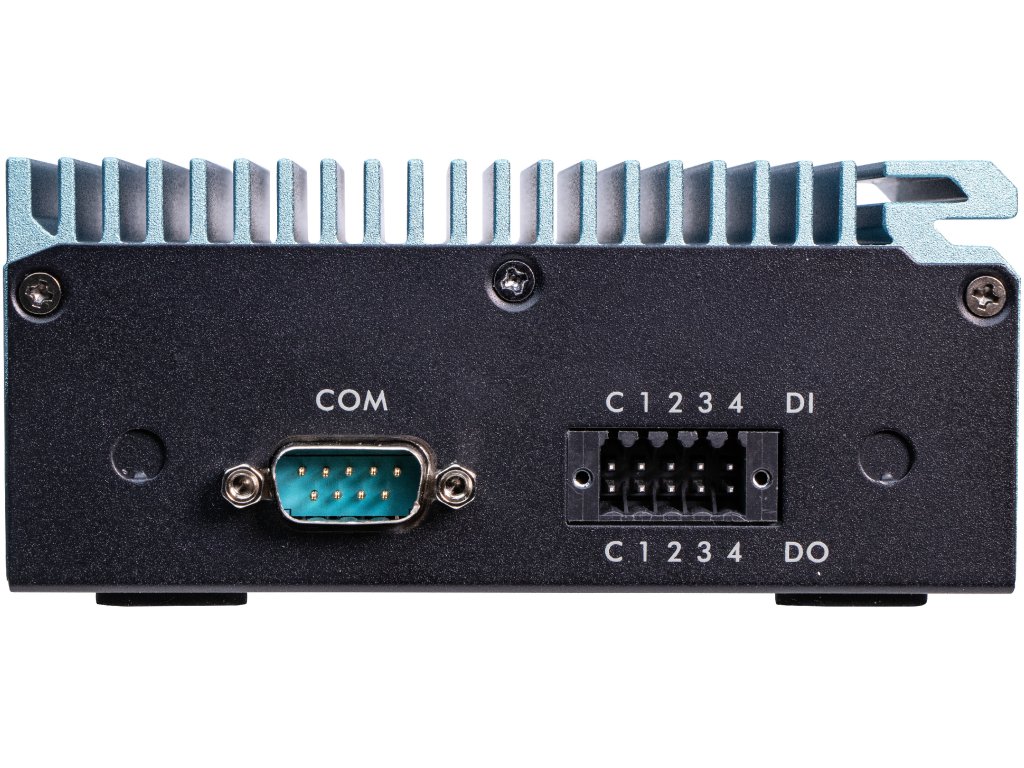

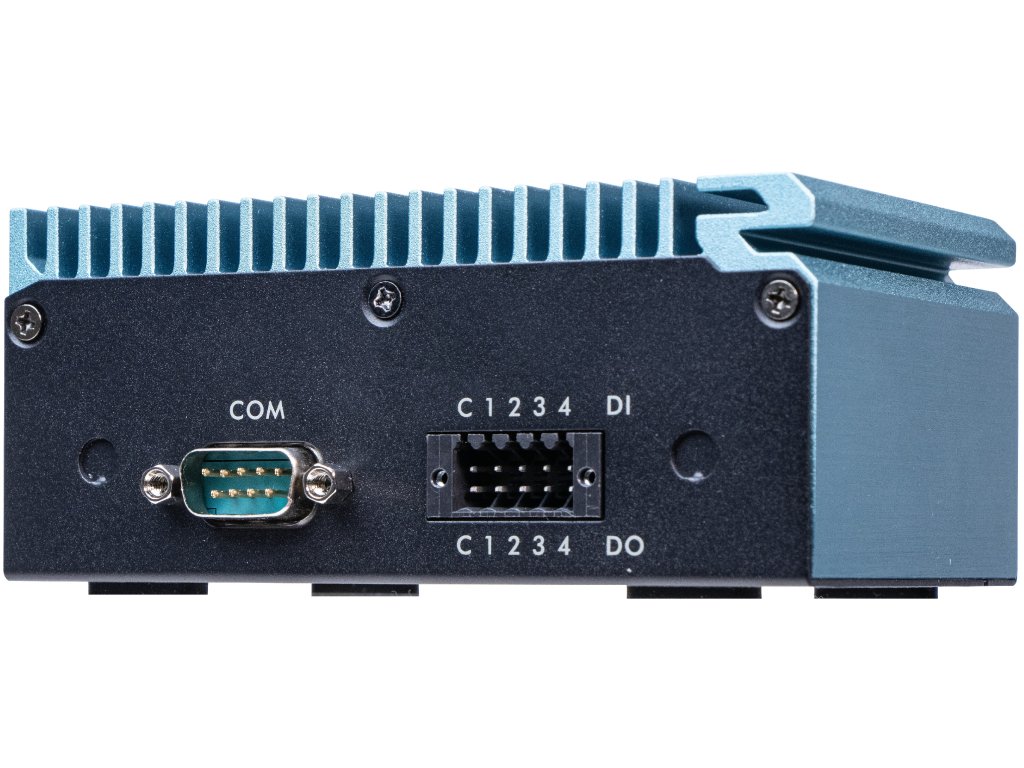

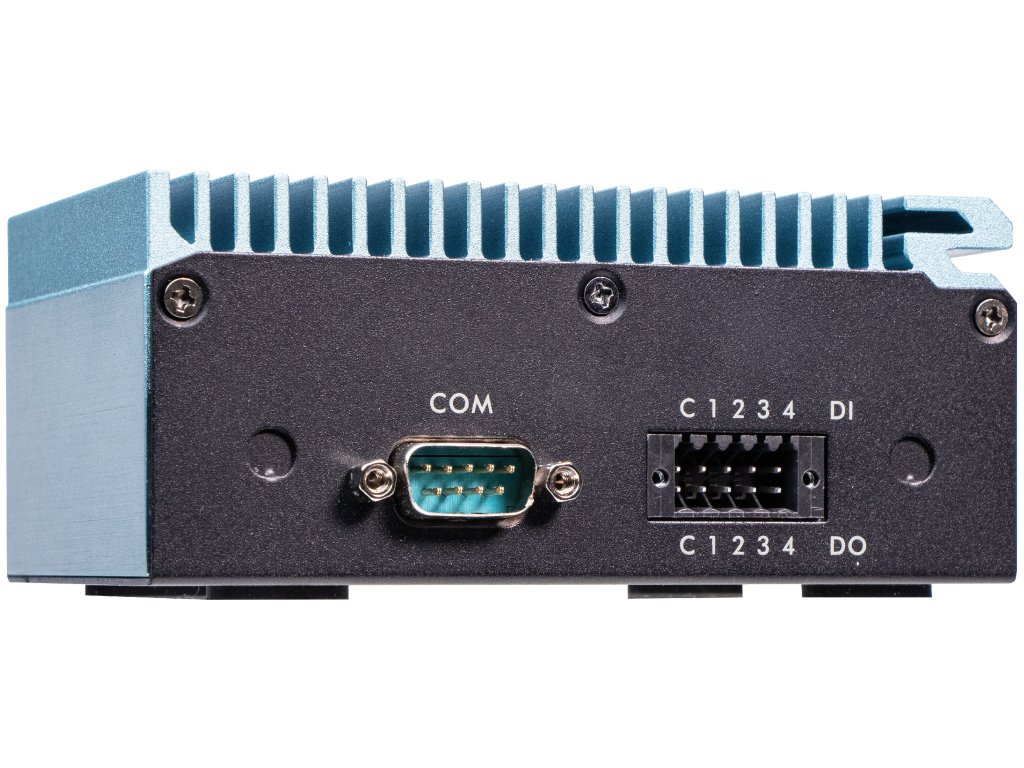

  • Konektory zadního panelu
    - Sériový port s podporou RS232/422/485 (D-Sub)
    - Digitální I/O porty (2× 5-pin konektor se 4 vstupy a 4 výstupy) [1]
    - 2× perforovaný otvor s průměrem 6,5 mm pro volitelné WLAN antény
  • DC vstup
    DC vstupní konektor (3-pin Euroblock) podporuje široký rozsah napětí 12–24 V DC
    Požadovaný výkon napájecího zdroje: ≥65 W
    Třetí pin „IGN“ slouží jako vstup pro zapalování vozidla a umožňuje zpožděné zapnutí/vypnutí Edge PC
    Dodávaný adaptérový kabel umožňuje připojení standardních napájecích adaptérů s DC konektorem 5,5 / 2,5 mm
    Napájecí adaptér není součástí dodávky
    Další informace naleznete v poznámce [2]
  • Dodávané příslušenství
    - Vícejazyčný uživatelský manuál (EN, DE, FR, ES, JP, RU, SC, TC)
    - Držák č. 1 s podporou standardu VESA 100 × 100 mm
    - Držák č. 2 s podporou standardu VESA 50 × 50 mm
    - DIN lištová spona pro montáž na 35 mm DIN lištu (v kombinaci s držákem č. 2)
    - 7× šroub M3 × 6 mm (5× černý a 2× stříbrný)
    - 2× tepelná podložka pro jednostranný nebo oboustranný RAM modul
    Poznámka: další tepelné podložky pro SSD kartu a WLAN modul jsou již nainstalovány
    - 3-pin Phoenix konektor pro DC vstup
    - 2×5-pin konektor/adaptér pro DIO port
    - DC adaptérový kabel (spojuje Phoenix konektor s koaxiálním DC konektorem 2,5 / 5,5 mm napájecího adaptéru)
    Poznámka: napájecí adaptér ani DVD s ovladači nejsou součástí dodávky.
    Ovladače pro Windows 10/11: https://go.shuttle.eu/SPCEL0203
  • Volitelné příslušenství Shuttle
    1. WLN-M3: WLAN sada s Wi-Fi 6 kartou (M.2-2230), 2× anténní kabel (10 cm), 2× externí anténa
    2. PE65 nebo PE90: napájecí adaptér s EU zástrčkou (65 W / 90 W)
    3. HDD01: dodatečná 2,5" pozice pro SSD disk se SATA rozhraním
  • Provozní podmínky
    Provozní teplota: 0–40 °C (32–104 °F)
    Relativní vlhkost: 20–80 % (bez kondenzace)
    Upozornění: Během provozu ani bezprostředně po něm se nedotýkejte chladiče, protože při běžném provozu může být velmi horký. Před dotykem počkejte, až chladič vychladne.
  • Certifikace a shoda
    EMI: CE, FCC Class A, VCCI, BSMI, EN 50121-3-2
    Bezpečnost: CB/IEC 62368-1:2014/2018, cTUVus / UL62368-1:2019, BSMI
    Odolnost vůči vibracím a nárazům: EN61373, MIL-STD-810G
    Zařízení je klasifikováno jako technická informační zařízení (ITE) třídy B a je určeno k použití v obývacím pokoji a kanceláři.
    Označení CE potvrzuje shodu s příslušnými směrnicemi EU:
    1. 2014/30/EU – elektromagnetická kompatibilita (EMC)
    2. 2014/35/EU – elektrická zařízení určená k použití v určitých napěťových limitech (LVD)
    3. 2009/125/ES – požadavky na ekodesign energeticky významných výrobků (ErP)

    [1] Digitální I/O (DIO)
    DIO konektor s 2×5 piny obsahuje 4 vstupy a 4 výstupy pro digitální signály a společnou zem (C = Common).
    Technické parametry
    - Izolační napětí: 2500 Vrms
    4× digitální výstup:
    - Jmenovité napětí: 0–30 V (open collector, pull-up)
    - Výstupní proud: max. 30 mA
    4× digitální vstup:
    - Logická 0: 0–3 V nebo spojení se zemí
    - Logická 1: 5–30 V nebo otevřený vstup
    Návod a testovací program se zdrojovým kódem: https://go.shuttle.eu/HJbZW
    V případě dalších dotazů kontaktujte technickou podporu Shuttle: support@shuttle.eu
    [2] DC vstupní konektor
    DC vstupní konektor je řešen jako 3-pin Euroblock s odnímatelnou svorkovnicí, která pomocí šroubkových svorek upevňuje připojovací vodiče (-/+) z napájecího zdroje.
    Povolený rozsah vstupního napětí je 12–24 V a napájecí zdroj by měl poskytovat výkon minimálně 65 W.
    Pomocí dodávaného adaptérového kabelu je možné připojit standardní napájecí adaptér s DC konektorem 2,5/5,5 mm, například Shuttle PE65 nebo PE90.
    Třetí pin „IGN“ slouží jako vstup pro zapalování vozidla a umožňuje zpožděné zapnutí/vypnutí Edge PC.
    Zpoždění zapnutí (0, 5, 10, 30, 60 s) a zpoždění vypnutí (0, 1, 3, 5, 10, 30, 60, 90, 120, 240, 360 min.) je možné nastavit v BIOSu v položce „NVR Power Delay“ na kartě „Advanced“.
    Do nastavení BIOS se dostanete krátkým stisknutím klávesy „Del“ ihned po zapnutí počítače.
    [3] Podpora AI akcelerátoru pro aplikace umělé inteligence
    Slot M.2-2230 tohoto Edge PC lze použít také s AI akcelerátorem místo karty WLAN.
    Úspěšně byl testován následující AI modul:
    Model: Hailo-8
    - Formát: M.2-2230 Key A+E
    - Rozhraní: PCIe Gen 3.0, 2 linky
    - Výpočetní výkon AI: 26 teraoperací za sekundu (TOPS)
    - Typický TDP: 2,5 W
    Hailo-8 AI Accelerator

Doplňkové parametry

Kategorie: Intel Celeron/Pentium
Záruka: 3 roky
