Shuttle Box-PC BPCRL02-i5 Intel Core i5-1335U

Podrobný popis

• Bez ventilátora a úplne tichý
  Vybavený pasívnym chladením, úplne bez hluku ventilátora
  Ideálne riešenie pre prostredia citlivé na hluk
  Bez ventilátora a prachu, prakticky bezúdržbová prevádzka
• Prevádzka 24/7 bez prestávky
  Zariadenie je určené na nepretržitú prevádzku 24/7.
  Podmienka: musí byť zabezpečená voľná cirkulácia vzduchu okolo počítača.

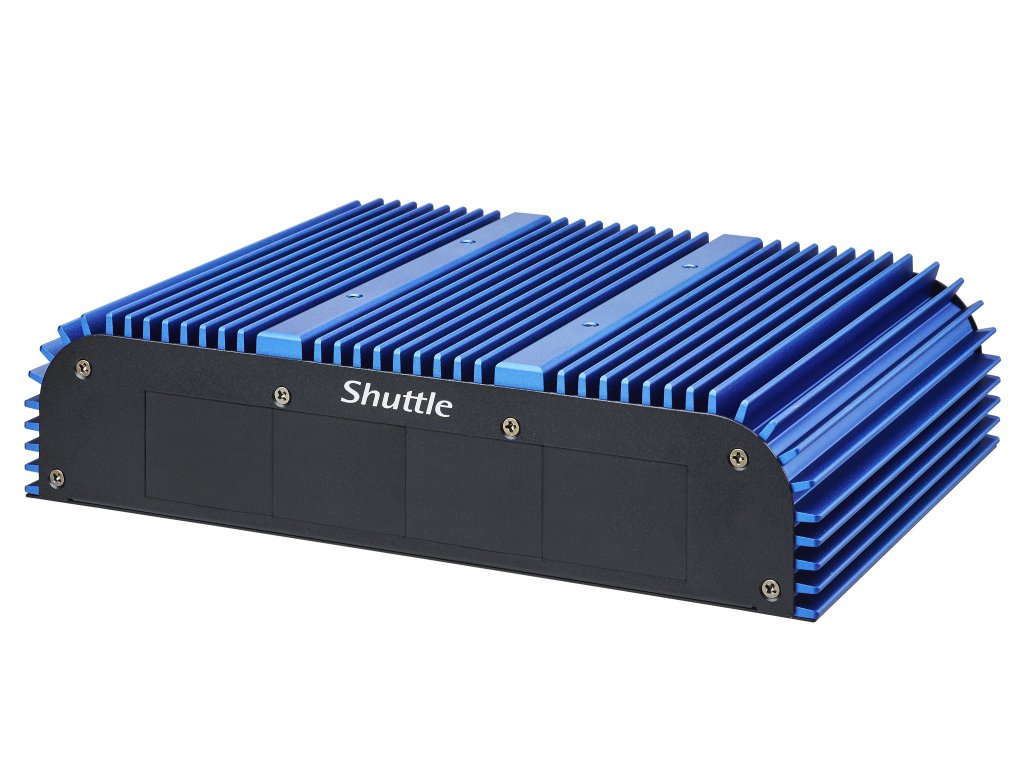

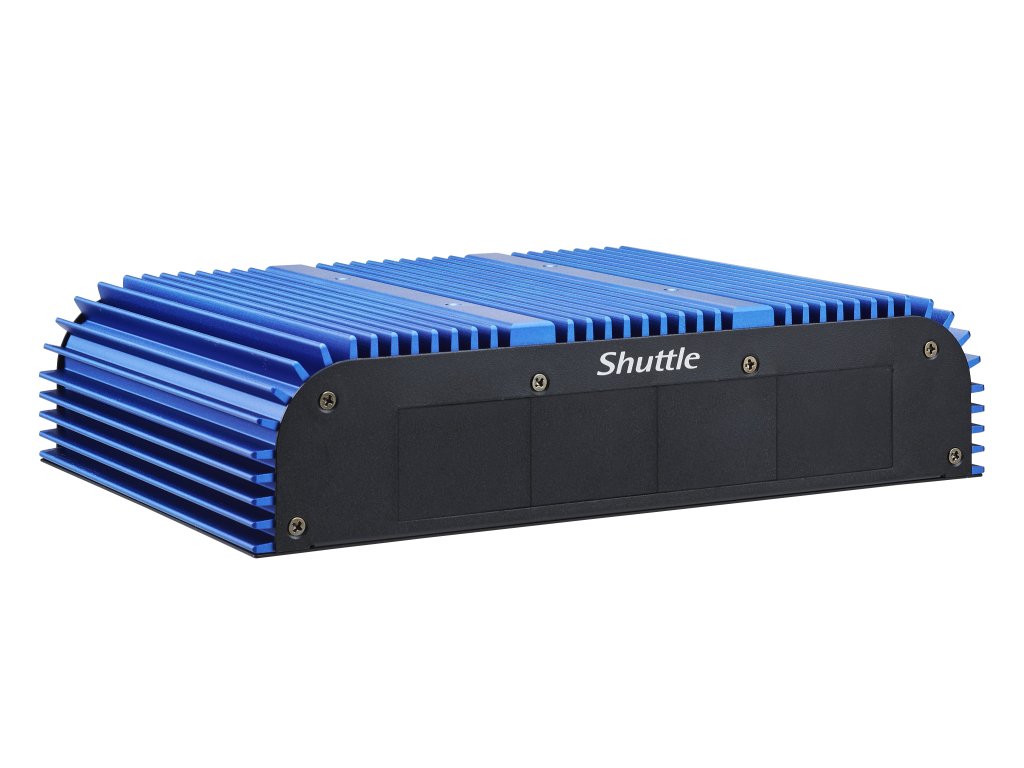

• Konštrukcia
  Odolné a robustné šasi z hliníka a ocele.
  Pasívny chladiaci systém so špeciálne navrhnutými rebrami pre maximálny odvod tepla.
  Rozmery: 16,9 × 24,5 × 5,7 cm (D × Š × V) = približne 2,7 litra
  Hmotnosť: 2,85 kg netto (Barebone bez RAM/SSD a voliteľných rozšírení)
  Stupeň krytia: IP30
• Umiestnenie / montáž
  1. Stolné umiestnenie: Zariadenie je možné položiť vodorovne na nožičky.
  2. Montáž VESA: Zariadenie je možné upevniť na držiak VESA 75 × 75 mm. Vyžaduje štyri skrutky M4 × 6L zaskrutkované do šasi z hornej strany.
  3. Bočné držiaky (MRS01 = 2 držiaky): Zariadenie je možné namontovať pomocou dvoch voliteľných držiakov s rozmermi 256 × 100 mm. Vyžaduje štyri skrutky M3 × 6L zaskrutkované do šasi zo spodnej strany.
  4. DIN lišta (2× MDR01): Montáž na štandardnú 35 mm DIN lištu, napr. v rozvádzačoch. Vyžaduje dva štandardné DIN klipy, z ktorých každý sa upevňuje k spodnej strane Box PC pomocou dvoch skrutiek M3 (rozstup otvorov: 47,5 mm).
  Poznámka: Držiak VESA, bočné držiaky a DIN klipy nie sú súčasťou dodávky.
  Vertikálna montáž je povolená v ľubovoľnej orientácii.
• Operačný systém
  Barebone systém sa dodáva bez operačného systému.
  Kompatibilný s Windows 11 (64-bit) a Linux (64-bit).
• Procesor
  Model: Intel Core i5-1335U
  Kódové označenie: Raptor Lake-U (13. generácia Intel Core)
  Výkonné jadrá (P-Cores): 2 jadrá (4 vlákna), základná/Turbo frekvencia: 1,3–4,6 GHz
  Efektívne jadrá (E-Cores): 8 jadier (8 vlákien), základná/Turbo frekvencia: 0,9–3,4 GHz
  Smart Cache (L3): 12 MB
  Základný výkon (PL1 TDP): max. 15 W
  Maximálna teplota Tjunction: 100 °C
  Architektúra System-on-a-Chip (SoC) s integrovaným radičom pamäte a grafiky
  Puzdro FCBGA1744 – procesor je priamo spájkovaný na základnej doske
  Výrobný proces: Intel 7 (10 nm Enhanced SuperFin)
• Integrovaná grafika
  Intel® Iris® Xe Graphics
  Frekvencia GPU: max. 1250 MHz
  Počet Execution Units (EUs): 80
  Podpora až štyroch nezávislých obrazoviek
  Rozlíšenie až 4K/60 Hz (Ultra HD 3840 × 2160)


  Displej	Konektor na vonkajšej strane	Konektor na základnej doske	Poznámka
  č. 1	HDMI 2.0b (zadný panel)	–	integrovaný (pevný)
  č. 2	voliteľný: HDMI, DP, DVI-I, VGA	21-pinový DDI
  č. 3	voliteľný: HDMI, DP, DVI-I, VGA	21-pinový DDI
  č. 4	voliteľný: DP, VGA	31-pinový eDP	bez PnP *)

  *) Poznámka: štvrtý konektor nepodporuje Plug-and-Play.
  Pre ďalšie grafické výstupy sú k dispozícii tieto voliteľné príslušenstvá:
  1. HDMI 1.4 (DHD01)
  2. HDMI 2.0b (DHD11)
  3. DisplayPort 1.2 (DDP01)
  4. DVI-I (DDV01)
  5. VGA / D-Sub (DVG01)
• UEFI BIOS
  Podpora obnovenia prevádzky po výpadku napájania
  Podpora Wake on LAN (WOL)
  Podpora zapnutia pomocou RTC Alarm
  Podpora bootovania z M.2 SSD a USB zariadení
  AMI BIOS v 64 MB EEPROM s rozhraním SPI
  Podpora hardvérového monitoringu a funkcie Watchdog
  Podpora Unified Extensible Firmware Interface (UEFI)
  Podpora Intel vPro Essential
• TPM modul
  H/W-TPM V2.0: hardvérový Trusted Platform Module V2.0 (Infineon SLB9670VQ2)
• Gombíková batéria
  Produkt obsahuje integrovanú 3V gombíkovú batériu.
  Ďalšie informácie nájdete v poznámke [3].
• Napájací adaptér


  Napájací adaptér	Prevádzková teplota	Výkon	AC vstup	DC výstup	AC kábel
  Dodávaný model	0 až +40 °C	Max. 90 W	100–240 V, 50/60 Hz	19 V, max. 4,74 A	Schuko → IEC 60320 C5
  PA1501 (voliteľný [1])	-20 až +60 °C	Max. 150 W (95 W pri 60 °C)	90–260 V, 50/60 Hz	19 V, max. 7,89 A	Schuko → IEC 60320 C13


  DC konektor: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
  AC napájací kábel: 3-pinový, približne 1,8 m, s konektorom C5/C6 (tzv. „Mickey Mouse“ alebo „Clover-leaf“) pre napájací adaptér a zástrčkou CEE-7/7 s ochranným kontaktom (typ E+F) do elektrickej zásuvky.
  Poznámka: Rozsah vstupného napätia DC je možné voliteľne rozšíriť z 19 V na 9–36 V pomocou príslušenstva VOL01.

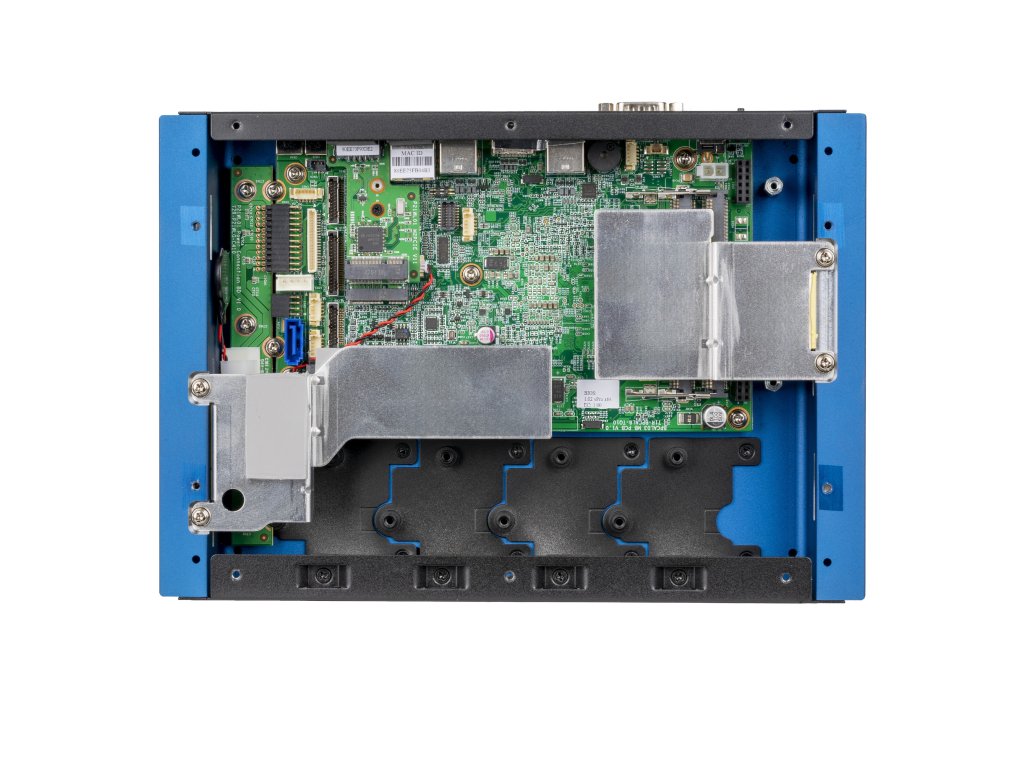

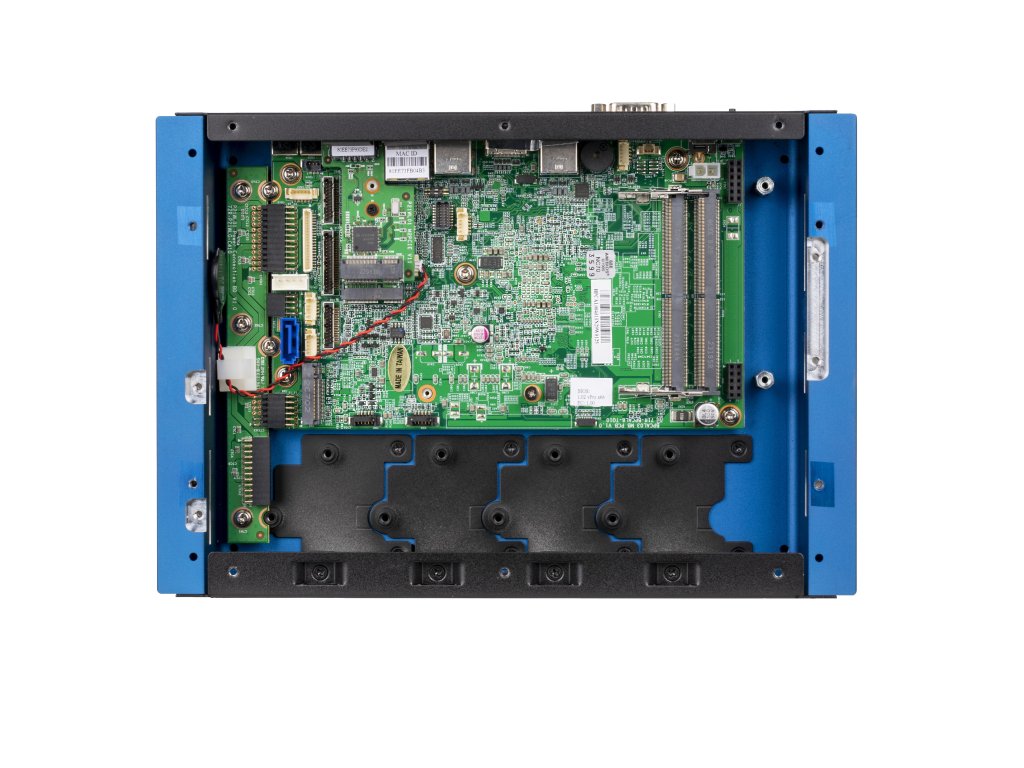

• Podpora operačnej pamäte [1]
  2× SO-DIMM slot, 262 pinov
  Podpora DDR5-5200 (PC5-41600) SDRAM pri 1,1 V
  Podpora pamäťových modulov s vyššou frekvenciou (napr. DDR5-6400)
  Podpora režimu Dual Channel
  Podpora maximálne 32 GB na jeden DIMM modul
  Maximálna celková kapacita: 64 GB
  Podpora dvoch unbuffered SO-DIMM modulov (bez ECC alebo Registered)
• M.2 slot pre SSD [1]
  M.2 2280 M slot poskytuje nasledujúce rozhrania:
  - PCI Express Gen. 4.0 ×4
  - SATA v3.0 (max. 6 Gb/s)
  Podporuje M.2 karty so šírkou 22 mm a dĺžkou 42 alebo 80 mm (typ 2242, 2280).
  Podpora M.2 SATA SSD (B+M Key) a M.2 PCIe NVMe SSD (M Key) s automatickou detekciou.
• Audio
  Realtek® ALC888S High-Definition Audio
  Dva analógové audio konektory (3,5 mm) na zadnom paneli:
  1. 2-kanálový Line-out (slúchadlá)
  2. Mikrofónový vstup
  Digitálny viackanálový zvukový výstup cez HDMI a voliteľný DisplayPort
• Dvojitá 2.5G LAN
  Dve sieťové rozhrania s RJ45 konektormi a sieťovými čipmi Intel i226V
  Podpora rýchlostí 10 / 100 / 1000 / 2500 Mbit/s
  Podpora Wake on LAN (WOL)
  Podpora sieťového bootovania prostredníctvom Preboot eXecution Environment (PXE)

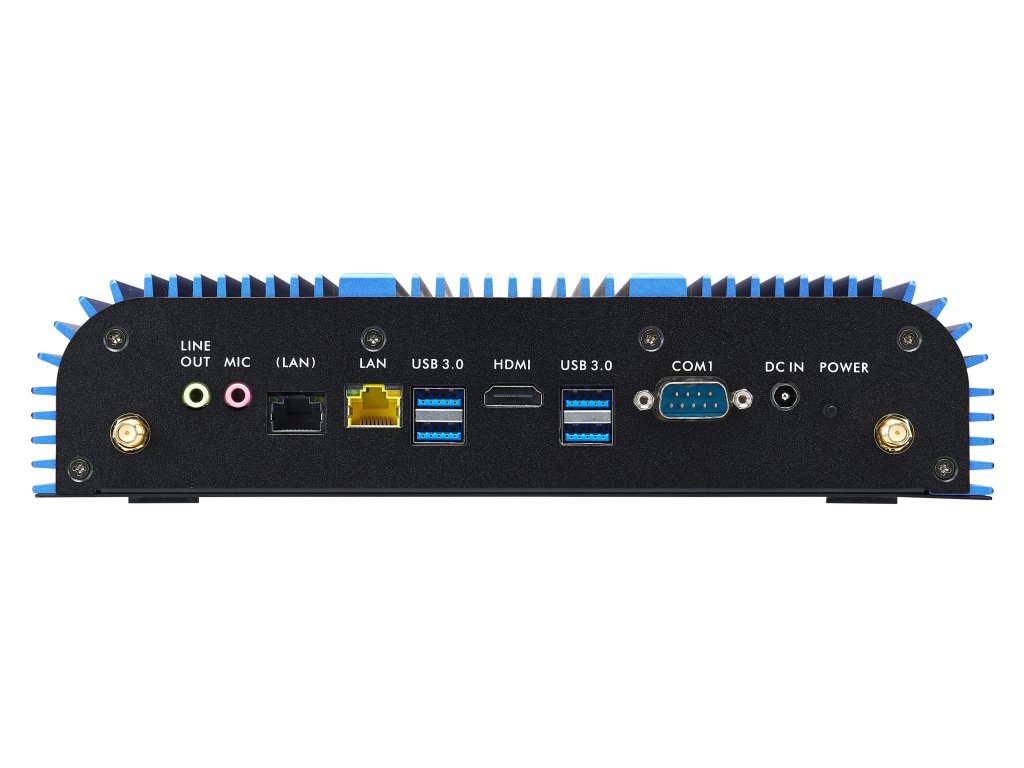

• Konektory zadného panela
  HDMI 2.0b
  4× USB 3.2 Gen 2 Type-A (max. 10 Gb/s)
  2× Intel 2.5G LAN (RJ45, i226V)
  Sériový COM port (RS232)
  Mikrofónový vstup (3,5 mm)
  Audio Line-out / slúchadlá (3,5 mm)
  DC vstup pre externý napájací adaptér (2,5 / 5,5 mm)

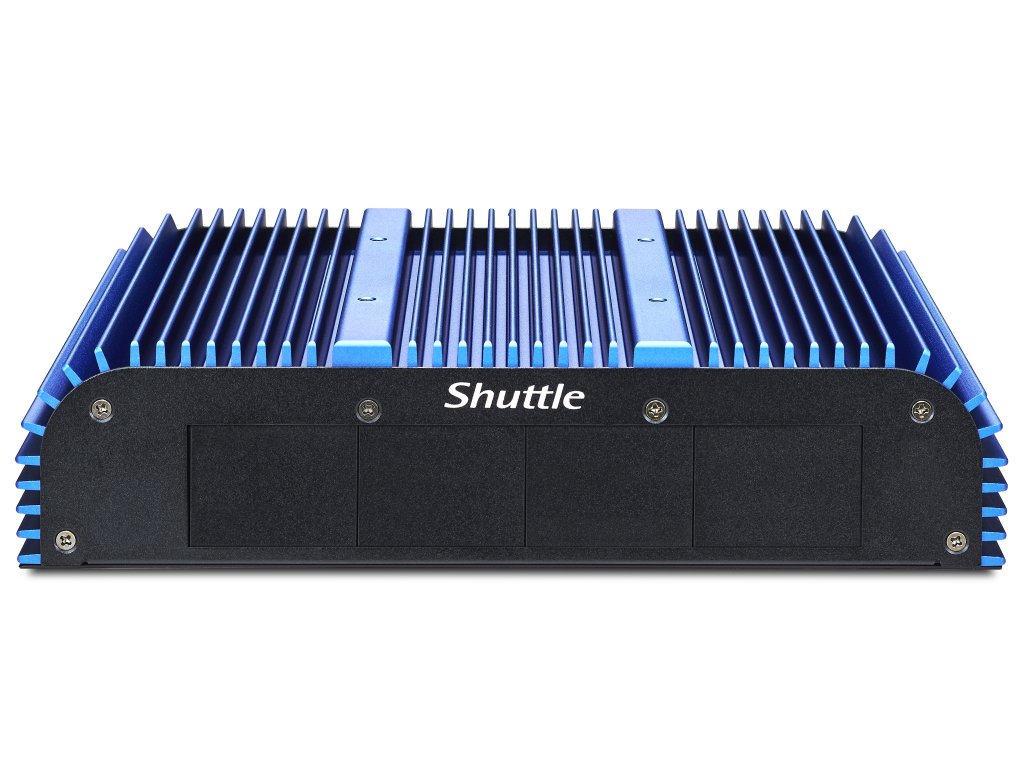

• Voliteľné konektory predného panela

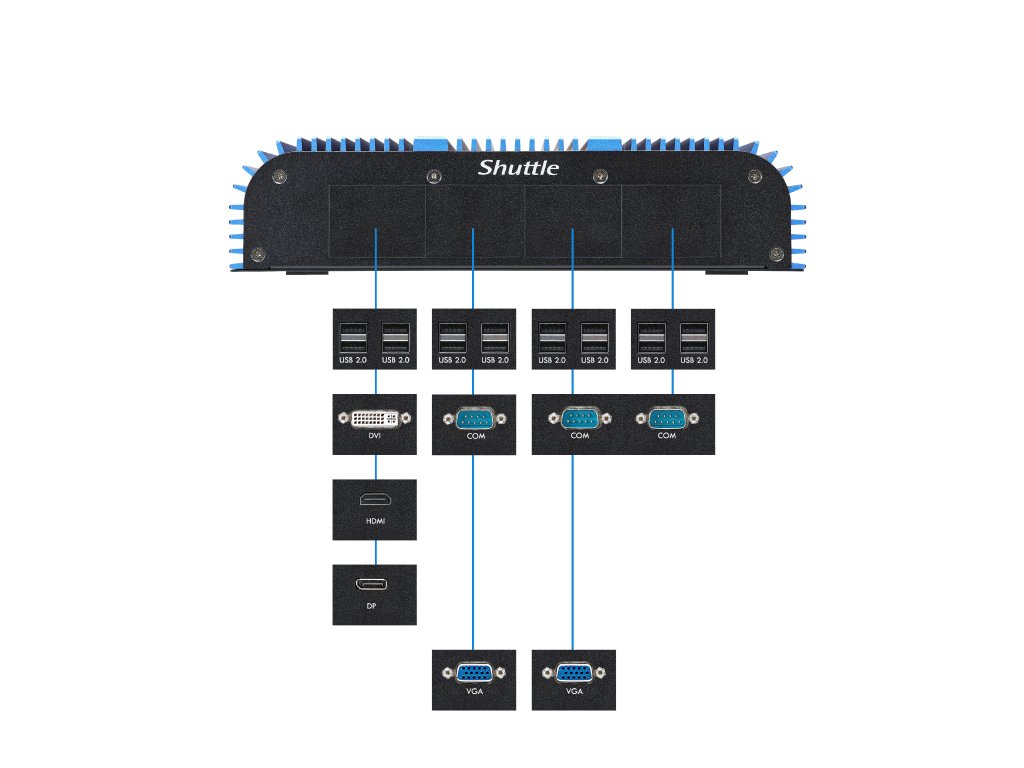

  Predný panel je rozdelený do štyroch sekcií na podporu voliteľných rozširujúcich súprav s dcérskymi doskami, ktoré umožňujú pridať ďalšie I/O porty. Upozornenie: Barebone zariadenie môžu otvárať a voliteľné komponenty inštalovať iba vhodne vyškolené osoby!
  1. Až tri ďalšie grafické porty:
  - HDMI 1.4 (DHD01)
  - HDMI 2.0b (DHD11)
  - DisplayPort 1.2 (DDP01)
  - DVI-I (DDV01)
  - D-Sub/VGA (DVG01)
  Upozornenie: možné sú maximálne dva ďalšie HDMI a DVI porty.
  2. Jeden COM port RS232 (CRS01)
  3. Dva COM porty RS232/RS422/RS485 – zaberajú dve sekcie (CSD01)
  4. Štyri alebo šesť COM portov – zaberajú dve alebo tri sekcie (CSD04 alebo CSD06)
  5. 4× USB 2.0 – možné nainštalovať dvakrát (Poznámka: USB 2.0 porty poskytujú výkon až 500 mA/2,5 W; ak sú pripojené iba zariadenia s nízkou spotrebou, ako myš alebo klávesnica, je možné použiť až 4 USB súpravy) (USB01)
  6. Až štyri rozširujúce súpravy Digital I/O, každá so 4× vstupmi a 4× výstupmi (DIO11) [2]
  7. Vstup pre spínaciu skrinku zapaľovania vozidla umožňujúci oneskorené zapnutie/vypnutie Box PC (DIO01)
  8. LTE/4G súprava s dvoma externými anténami (LTE01). LTE karta vo formáte M.2-3042 (napr. Huawei ME906S, Sierra EM7455, Quectel EM06E) ani Nano-SIM karta nie sú súčasťou dodávky.
  9. Svorkovnica pre externé tlačidlo napájania (PWR01)
  10. Svorkovnica pre externý zdroj jednosmerného napájania a tlačidlo napájania (PDC11)
  11. Dva alebo štyri ďalšie 2.5G LAN porty s čipsetom Intel i226V (LAN22/LAN42)
• Ďalšie voliteľné príslušenstvo
  1. Široký rozsah vstupného napätia DC 9–36 V namiesto 19 V (VOL01)
  2. Bočné držiaky, montážne rozmery: 256 × 100 mm (MRS01)
  3. DIN klip (špeciálny klip s otvormi bez závitu) (2× MDR01)
  4. WLAN modul s dvoma externými anténami (WMAX2011+CWL01)
  Ďalšie informácie o príslušenstve: https://go.shuttle.eu/bpcacc
• Prevádzkové podmienky


  Variant	Prevádzková teplota	Relatívna vlhkosť
  Štandardný	0 až +40 °C	20–80 % bez kondenzácie
  Priemyselný [1]	-20 až +60 °C	20–80 % bez kondenzácie

  Upozornenie: pozrite poznámku [1].
• Zhoda a certifikácie
  EMI: CE, FCC Class A, VCCI, RCM, BSMI
  Bezpečnosť: CB, cTUVus, BSMI
  Ďalšie: RoHS, ErP, CEC
  Toto zariadenie je klasifikované ako technické informačné zariadenie (ITE) triedy A. Trieda A je určená pre produkty používané v komerčných a priemyselných oblastiach. Označenie CE potvrdzuje zhodu so smernicami EÚ:
  1. 2014/30/EU – elektromagnetická kompatibilita (EMC)
  2. 2014/35/EU – elektrické zariadenia určené na používanie v určitých napäťových limitoch (LVD)
  3. 2009/125/EC – požiadavky na ekodizajn energeticky významných výrobkov (ErP)
• **[1] Pre bezpečnú prevádzku v rozšírenom rozsahu prevádzkovej teploty (-20 až +60 °C) je potrebný voliteľný 150W napájací zdroj (PA1501) a zároveň priemyselné komponenty RAM/SSD s rozsahom prevádzkovej teploty -40 až +85 °C.
• **[2] Rozširujúca súprava DIO (DIO11) sa dodáva s príslušným konektorom. Digitálne vstupy rozpoznávajú stav „Low“ pri 0–3 V a „High“ pri 5–30 V (alebo otvorenom vstupe). Digitálne výstupy zvládajú 0–30 V (open collector) s prúdom až 30 mA.
• **[3] Integrovaná gombíková batéria na základnej doske napája CMOS pamäť a hodiny reálneho času (RTC). Model: „Lixing KTS CR2032“ (napätie 3 V, kapacita 0,66 Wh, rozmery: 20 mm Ø × 3,2 mm). Likvidujte iba na oficiálnych zberných miestach, nevyhadzujte do komunálneho odpadu! Bezpečnostné pokyny: táto gombíková batéria môže pri prehltnutí spôsobiť vážne alebo smrteľné zranenie už do 2 hodín.
  Nie je určená pre deti mladšie ako tri roky. Podrobné informácie (špecifikácia, výrobca, certifikáty, výmena) nájdete v PDF verzii produktovej špecifikácie.
