Shuttle Box-PC BPCRL02-i3 Intel Core i3-1315U

Podrobný popis

• Bez ventilátora a úplne tichý
  Vybavený pasívnym chladením, úplne bez hluku ventilátora
  Ideálne riešenie pre prostredia citlivé na hluk
  Bez ventilátora a prachu, prakticky bezúdržbová prevádzka
• 24/7 nepretržitá prevádzka
  Zariadenie je určené na nepretržitú prevádzku 24/7.
  Podmienka: musí byť zabezpečená voľná cirkulácia vzduchu okolo počítača.

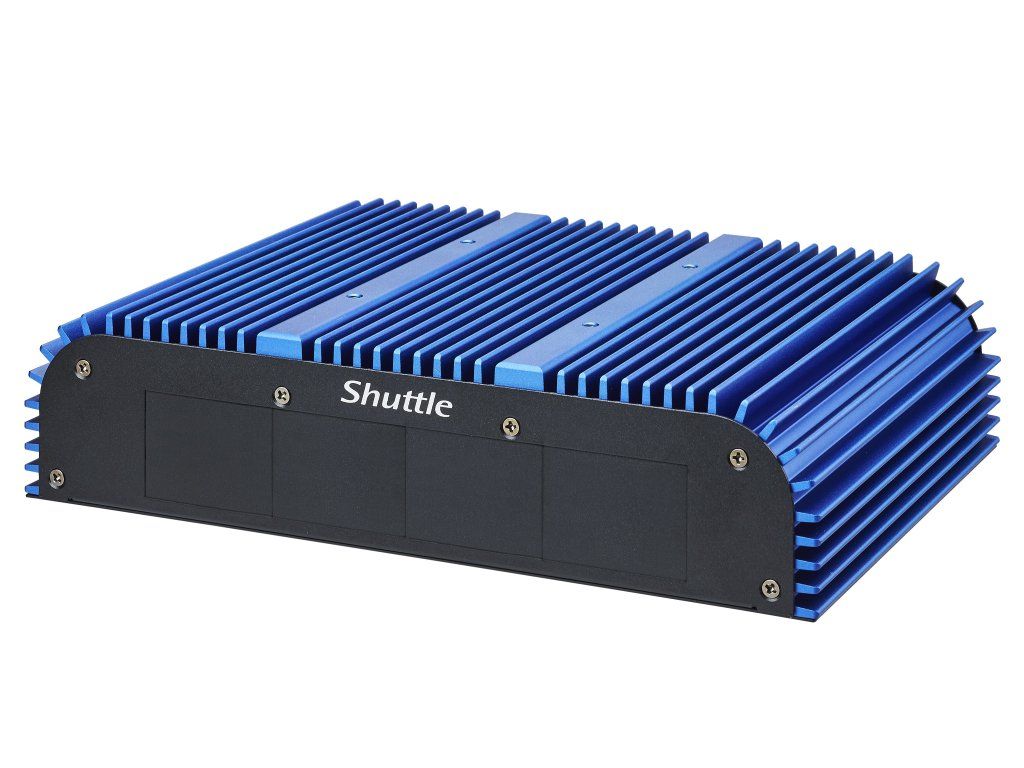

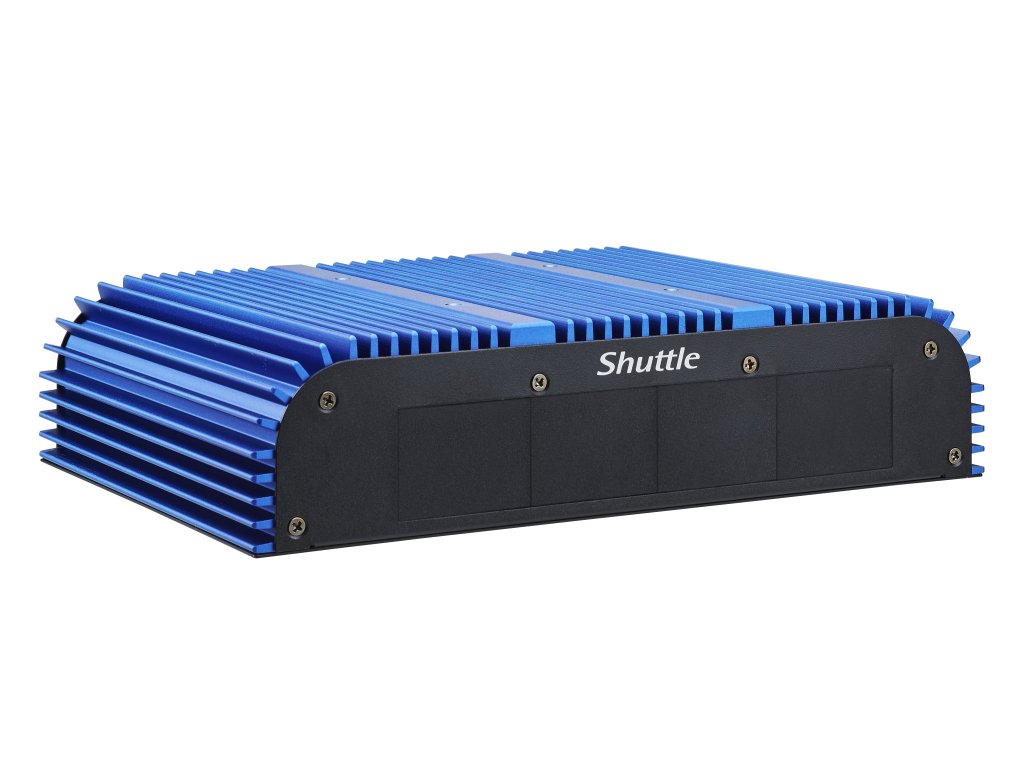

• Konštrukcia / šasi
  Odolné a robustné šasi vyrobené z hliníka a ocele
  Pasívny chladiaci systém so špeciálne navrhnutými rebrami na maximalizáciu odvodu tepla
  Rozmery: 16,9 × 24,5 × 5,7 cm (D × Š × V) = približne 2,7 l
  Hmotnosť: 2,85 kg netto (Barebone bez RAM/SSD a voliteľných rozšírení)
  Stupeň krytia: IP30
• Prevádzková poloha / montáž
  1. Stolové umiestnenie: zariadenie je možné umiestniť horizontálne a postaviť na nožičky.
  2. VESA montáž: zariadenie je možné upevniť na VESA držiak 75 × 75 mm. Vyžaduje sa použitie štyroch skrutiek M4×6L, ktoré sa zaskrutkujú do šasi z hornej strany.
  3. Bočné držiaky (MRS01 = 2 držiaky): zariadenie je možné namontovať pomocou dvoch voliteľných bočných držiakov s rozmermi 256 × 100 mm. Vyžaduje sa použitie štyroch skrutiek M3×6L, ktoré sa zaskrutkujú do šasi zo spodnej strany.
  4. DIN lišta (2× MDR01): montáž na štandardnú 35 mm DIN lištu, napr. vo vnútri rozvádzačov. Vyžadujú sa dve štandardné DIN svorky, z ktorých každá sa upevňuje na spodnú stranu Box PC pomocou dvoch skrutiek M3 (rozstup otvorov: 47,5 mm).
  Poznámka: VESA držiak, bočné držiaky ani DIN svorky nie sú súčasťou dodávky.
  Vertikálna montáž je povolená v ľubovoľnej orientácii.
• Operačný systém
  Tento Barebone systém sa dodáva bez operačného systému.
  Je kompatibilný s Windows 11 (64-bit) a Linux (64-bit).
• Procesor
  Model: Intel Core i3-1315U
  Kódové označenie: Raptor Lake-U (13. generácia Intel Core)
  Výkonné jadrá (P-Cores): 2 jadrá (4 vlákna), základná/turbo frekvencia: 1,2–4,5 GHz
  Efektívne jadrá (E-Cores): 4 jadrá (4 vlákna), základná/turbo frekvencia: 0,9–3,3 GHz
  Smart Cache (L3): 10 MB
  Base Power (PL1 TDP): max. 15 W
  Maximálna teplota Tjunction: 100 °C
  Architektúra System-on-a-Chip (SoC) s integrovaným radičom operačnej pamäte a grafiky
  Puzdro FCBGA1744 – procesor je priamo prispájkovaný na základnej doske
  Výrobný proces: Intel 7 (10 nm Enhanced SuperFin)
• Integrovaná grafika
  Intel UHD Graphics
  Maximálna frekvencia GPU: 1250 MHz
  Počet Execution Units (EU): 64
  Podpora až štyroch nezávislých obrazoviek s rozlíšením až 4K/60 Hz (Ultra HD 3840 × 2160).

  Displej


  Displej	Konektor na vonkajšej strane	Konektor na základnej doske	Poznámka
  Č. 1	HDMI 2.0b (na zadnom paneli)	--	integrovaný (pevný)
  Č. 2	voliteľný: HDMI, DP, DVI-I, VGA	21-pin DDI onboard
  Č. 3	voliteľný: HDMI, DP, DVI-I, VGA	21-pin DDI onboard
  Č. 4	voliteľný: DP, VGA	31-pin eDP onboard	bez PnP *)

  *) Poznámka: štvrtý konektor nepodporuje Plug-and-Play.

  Pre ďalšie grafické výstupy sú k dispozícii tieto voliteľné príslušenstvá:
  1. HDMI 1.4 (DHD01)
  2. HDMI 2.0b (DHD11)
  3. DisplayPort 1.2 (DDP01)
  4. DVI-I (DDV01)
  5. VGA / D-Sub (DVG01)
• UEFI BIOS
  Podpora automatického obnovenia po výpadku napájania
  Podpora Wake on LAN (WOL)
  Podpora zapnutia pomocou RTC Alarm
  Podpora bootovania z M.2 SSD a USB zariadení
  AMI BIOS v 64 MB EEPROM s rozhraním SPI
  Podpora hardvérového monitoringu a funkcie Watchdog
  Podpora Unified Extensible Firmware Interface (UEFI)
  Podpora Intel vPro Essential
• TPM modul
  H/W-TPM V2.0: hardvérový Trusted Platform Module V2.0 (Infineon SLB9670VQ2)
• Batéria typu gombíkový článok
  Produkt obsahuje integrovanú 3 V gombíkovú batériu.
  Ďalšie informácie nájdete v poznámke [3].
• Napájací adaptér


  Napájací adaptér	Prevádzková teplota	Výstupný výkon	AC vstup	DC výstup	AC kábel
  Dodávaný model	0 až +40 °C	Max. 90 W	100–240 V, 50/60 Hz	19 V, max. 4,74 A	Schuko → IEC 60320 C5
  PA1501 (voliteľný [1])	-20 až +60 °C	Max. 150 W (95 W pri 60 °C)	90–260 V, 50/60 Hz	19 V, max. 7,89 A	Schuko → IEC 60320 C13


  DC konektor: 5,5 / 2,5 mm (vonkajší/vnútorný priemer)
  Sieťový kábel: 3-pinový, cca 1,8 m, s konektorom C5/C6 (tzv. „Mickey Mouse“ alebo „Clover-leaf“) pre napájací adaptér a zástrčkou CEE-7/7 s ochranným kontaktom (typ E+F) do elektrickej zásuvky
  Poznámka: rozsah vstupného DC napätia je možné voliteľne rozšíriť z 19 V na 9–36 V pomocou príslušenstva VOL01.

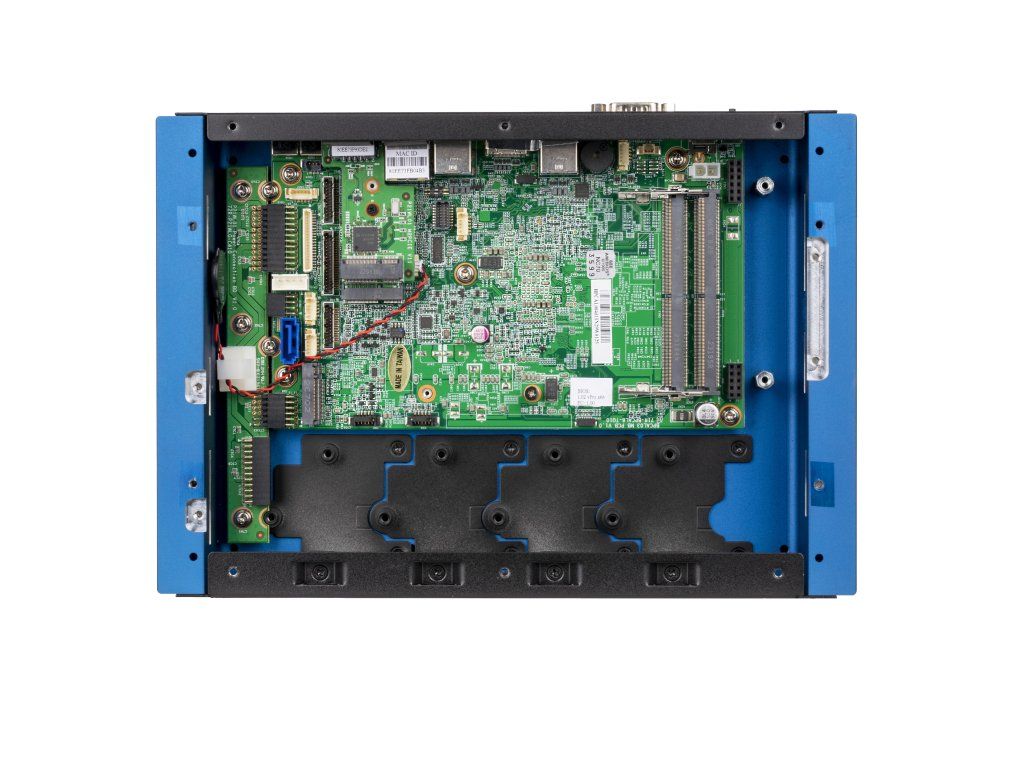

• Podpora operačnej pamäte [1]
  2× SO-DIMM slot, 262 pinov
  Podpora DDR5-5200 (PC5-41600) SDRAM pri napätí 1,1 V
  Podpora pamäťových modulov s vyššou frekvenciou (napr. DDR5-6400)
  Podpora režimu Dual Channel
  Podpora maximálne 32 GB na jeden DIMM modul
  Maximálna celková kapacita: 64 GB
  Podpora dvoch nebufferovaných SO-DIMM modulov (bez ECC alebo Registered)

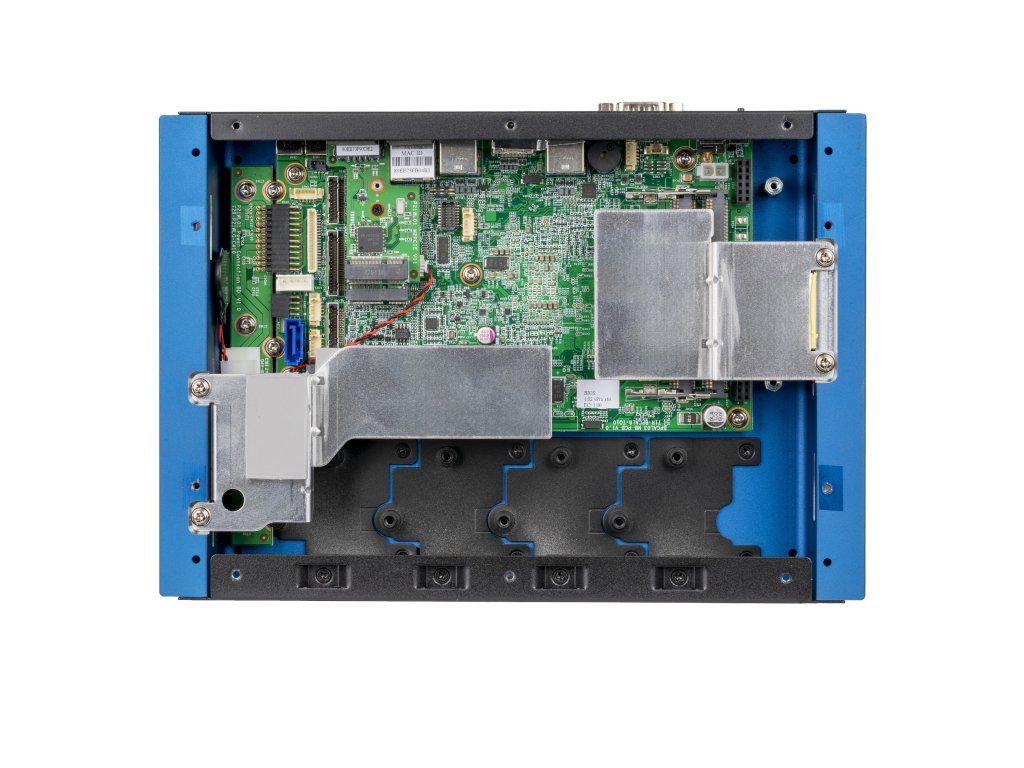

• M.2 slot pre SSD [1]
  M.2 2280 M slot poskytuje tieto rozhrania:
  - PCI-Express Gen. 4.0 X4
  - SATA v3.0 (max. 6 Gbps)
  Podporuje M.2 karty so šírkou 22 mm a dĺžkou 42 alebo 80 mm (typ 2242, 2280).
  Podpora M.2 SATA SSD (s kľúčom B+M) a M.2 PCIe NVMe SSD (s kľúčom M) s automatickou detekciou rozhrania
• Audio
  Realtek® ALC888S High-Definition Audio
  Dva analógové audio konektory (3,5 mm) na zadnom paneli:
  1. 2-kanálový line-out (slúchadlá)
  2. Mikrofónový vstup
  Digitálny viackanálový audio výstup: cez HDMI a voliteľný DisplayPort
• Dvojitá sieťová karta 2.5G LAN
  Dvojitá sieť s konektormi RJ45 a sieťovými čipmi Intel i226V
  Podpora rýchlostí 10 / 100 / 1000 / 2500 Mbit/s
  Podpora Wake on LAN (WOL)
  Podpora sieťového bootovania prostredníctvom Preboot eXecution Environment (PXE)

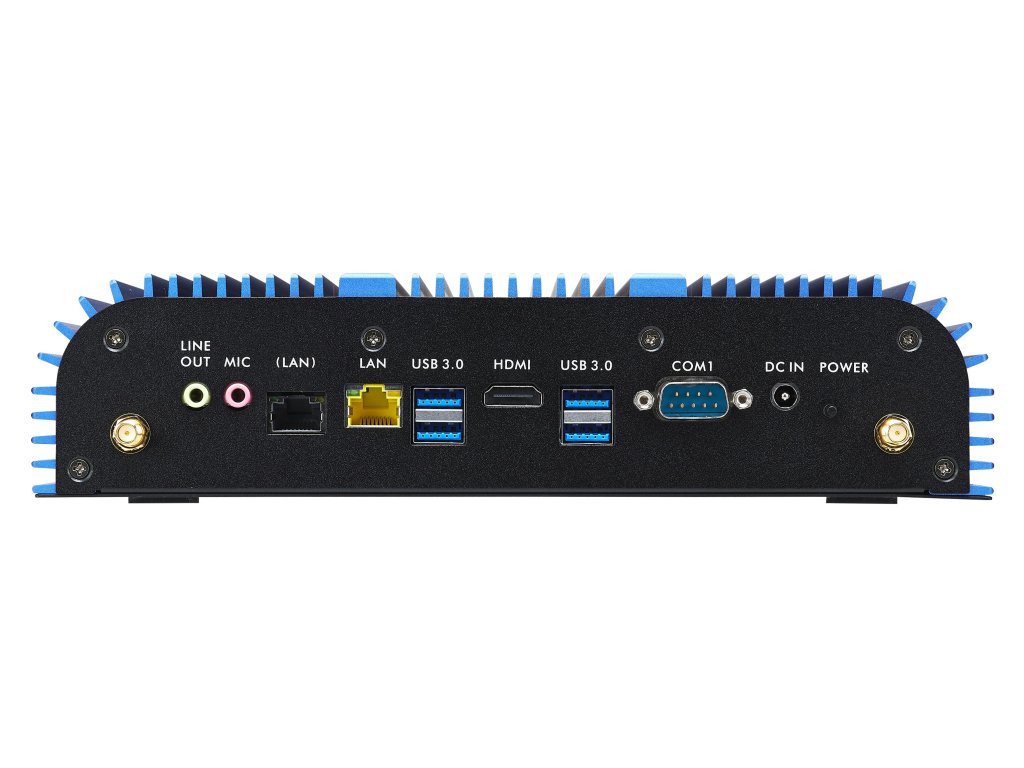

• Konektory zadného panela
  HDMI 2.0b
  4× USB 3.2 Gen 2 Type A (max. 10 Gbps)
  2× Intel 2.5G LAN (RJ45, i226V)
  Sériový port COM (RS232)
  Mikrofónový vstup (3,5 mm)
  Audio Line-out / slúchadlá (3,5 mm)
  DC vstupný konektor pre externý napájací adaptér (2,5 / 5,5 mm)

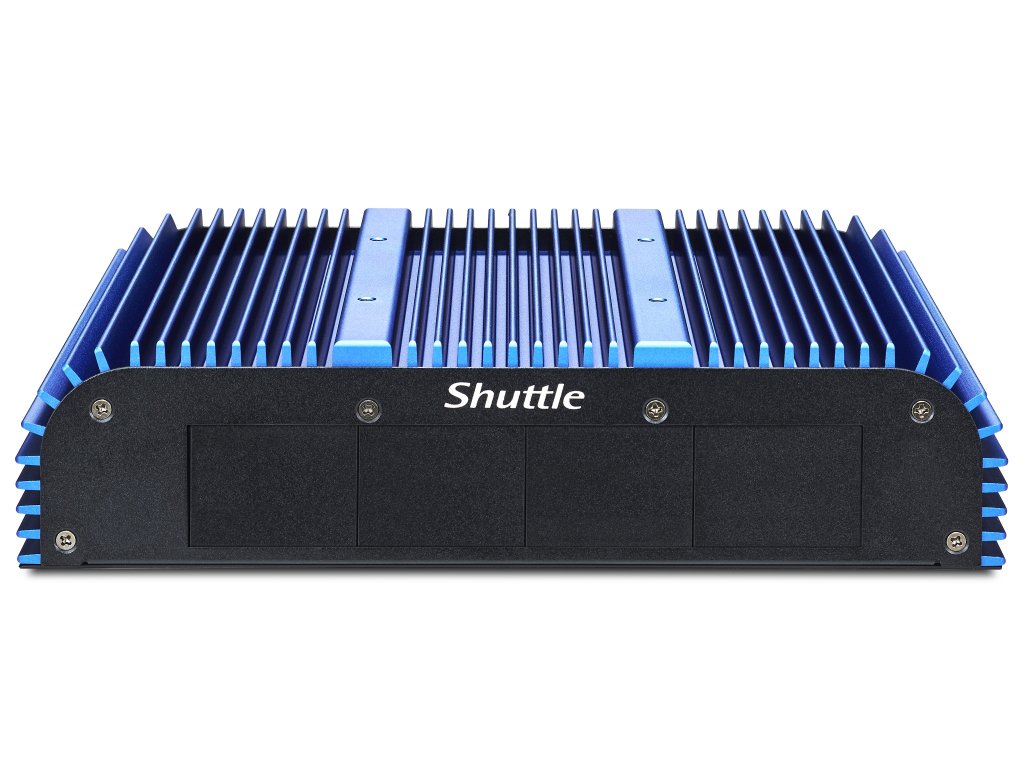

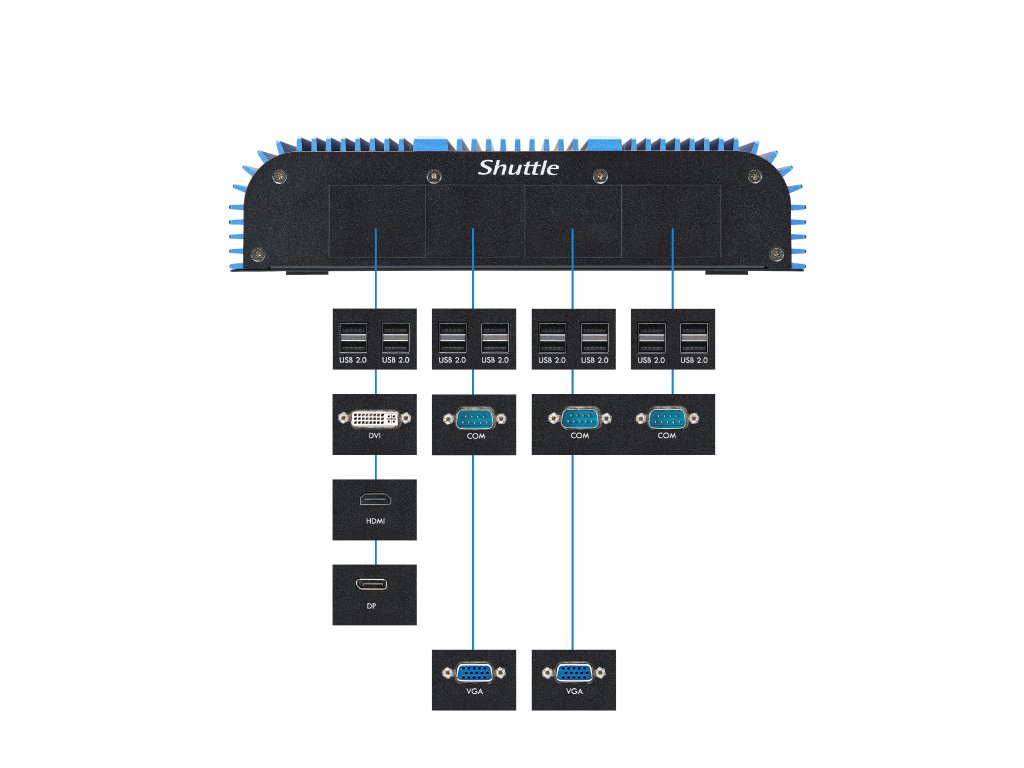

• Voliteľné konektory predného panela
  Predný panel je rozdelený do štyroch sekcií, ktoré podporujú voliteľné rozširujúce súpravy s dcérskymi doskami na pridanie I/O portov. Upozornenie: Barebone môžu otvárať a voliteľné komponenty inštalovať iba kvalifikované osoby!
  1. Až tri ďalšie grafické porty:
  - HDMI 1.4 (DHD01)
  - HDMI 2.0b (DHD11)
  - DisplayPort 1.2 (DDP01)
  - DVI-I (DDV01)
  - D-Sub/VGA (DVG01)
  Upozornenie: možné sú maximálne dva dodatočné HDMI a DVI porty
  2. Jeden COM port RS232 (CRS01)
  3. Dva COM porty RS232/RS422/RS485 – zaberajú dve sekcie (CSD01)
  4. Štyri alebo šesť COM portov – zaberajú dve alebo tri sekcie (CSD04 alebo CSD06)
  5. 4× USB 2.0 – možné nainštalovať dvakrát. Poznámka: USB 2.0 porty umožňujú výstupný výkon až 500 mA/2,5 W, pri pripojení iba nízkoodberových zariadení, ako je myš/klávesnica, je možné použiť až 4 USB súpravy (USB01)
  6. Až štyri rozširujúce súpravy Digital I/O, každá so 4× vstupmi a 4× výstupmi (DIO11) [2]
  7. Vstup pre zapaľovanie vozidla umožňujúci oneskorené zapnutie/vypnutie Box PC (DIO01)
  8. LTE/4G súprava s dvoma externými anténami (LTE01). LTE karta vo formáte M.2-3042 (napr. Huawei ME906S, Sierra EM7455, Quectel EM06E) a Nano-SIM karta nie sú súčasťou dodávky.
  9. Svorkovnica pre externé tlačidlo Power (PWR01)
  10. Svorkovnica pre externý DC napájací zdroj a tlačidlo Power (PDC11)
  11. Dva alebo štyri ďalšie 2.5G LAN porty s čipsetom Intel 226V (LAN22/LAN42)
• Ďalšie voliteľné príslušenstvo
  1. Široký rozsah DC vstupu 9~36 V namiesto štandardných 19 V (VOL01)
  2. Bočné držiaky, montážne rozmery: 256 × 100 mm (MRS01)
  3. DIN lišta – špeciálna svorka s otvormi bez závitu (2× MDR01)
  4. WLAN modul s dvoma externými anténami (WMAX2011+CWL01)
  Ďalšie informácie o príslušenstve nájdete tu: go.shuttle.eu/bpcacc
• Prevádzkové podmienky


  Možnosť	Prevádzková teplota	Relatívna vlhkosť
  Štandard	0 až +40 °C	20–80 % bez kondenzácie
  Priemyselná [1]	-20 až +60 °C	20–80 % bez kondenzácie


  Venujte pozornosť poznámke [1].
• Zhoda a certifikácie
  EMI: CE, FCC Class A, VCCI, RCM, BSMI
  Bezpečnosť: CB, cTUVus, BSMI
  Ďalšie: RoHS, ErP, CEC
  Zariadenie je klasifikované ako technické informačné zariadenie (ITE) triedy A. Trieda A je určená pre produkty používané v komerčných a priemyselných priestoroch. Označenie CE potvrdzuje zhodu s príslušnými smernicami EÚ:
  (1) 2014/30/EU – elektromagnetická kompatibilita (EMC)
  (2) 2014/35/EU – elektrické zariadenia určené na používanie v určitých medziach napätia (LVD)
  (3) 2009/125/EC – požiadavky na ekodizajn energeticky významných výrobkov (ErP)
• [1] Bezpečná prevádzka v rozšírenom rozsahu prevádzkových teplôt (-20 až +60 °C)
  Vyžaduje sa voliteľný 150 W napájací zdroj (PA1501) a zároveň priemyselné komponenty RAM/SSD s rozsahom prevádzkovej teploty -40 až +85 °C.
• [2] Rozširujúca súprava DIO
  Rozširujúca súprava (DIO11) sa dodáva s príslušným konektorom.
  Digitálne vstupy rozpoznávajú stav „Low“ pri 0–3 V a stav „High“ pri 5–30 V (alebo pri otvorenom vstupe).
  Digitálne výstupy zvládajú 0–30 V (open collector) s prúdom až 30 mA.
• [3] Integrovaná gombíková batéria
  Integrovaná gombíková batéria na základnej doske napája CMOS pamäť a hodiny reálneho času (RTC).
  Model: „Lixing KTS CR2032“ (napätie 3 V, kapacita: 0,66 Wh, rozmery: 20 mm Ø × 3,2 mm).
  Likvidujte iba na oficiálnych zberných miestach; nevyhadzujte do komunálneho odpadu!
  Bezpečnostné upozornenie: Táto gombíková batéria môže pri prehltnutí spôsobiť vážne alebo smrteľné zranenie už do 2 hodín.
  Nie je určená pre deti mladšie ako 3 roky.
  Podrobné informácie (špecifikácia, výrobca, certifikáty a výmena) nájdete v PDF verzii produktovej špecifikácie.
